Una ciudad suspendida empieza con una pregunta estructural: ¿qué parte del asentamiento debe permanecer cuando cambien las viviendas? De esa respuesta dependen los apoyos, las calles elevadas y la posibilidad de retirar una unidad sin desmontar las demás. Los dibujos de la vanguardia arquitectónica llevaron esa pregunta al territorio. Para leerlos con rigor, conviene seguir las cargas desde cada célula hasta el suelo.
Qué sostiene una ciudad suspendida
Una ciudad suspendida organiza sus unidades habitables sobre una estructura primaria, en lugar de apoyarlas una a una en suelo continuo. Esa estructura puede tomar la forma de torres, núcleos o celosías espaciales. Recibe el peso de las viviendas y lo conduce hasta la cimentación; entre sus apoyos queda espacio para otros usos del terreno.
El sistema reúne tres piezas con vidas útiles distintas. La estructura primaria aspira a durar y soporta el conjunto. El relleno agrupa viviendas ligeras que podrían retirarse o modificarse. Los conectores, desde juntas y bulones hasta rieles, unen ambas partes. Su posición define por dónde entra una célula al edificio y por dónde podría salir años después.
Así adquiere precisión el término «urbanismo tridimensional»: calles y viviendas ocupan varias cotas, se apilan y se desplazan horizontalmente. La cota cero puede quedar disponible para suelo, agua y vegetación. Esa liberación, sin embargo, solo ocurre allí donde la cimentación y los accesos dejan lugar; los núcleos siguen tocando tierra.
La distinción entre permanente y sustituible permite leer estos proyectos más allá de su apariencia. Una vivienda que parece flotar puede depender de un tirante superior, descansar sobre una bandeja o formar parte de una trama continua. Cada opción exige una relación distinta entre soporte y recambio.
El trayecto del peso: tirantes, bandejas y celosías
El principio común de estas megaestructuras consiste en concentrar el descenso de cargas en núcleos de compresión separados entre sí. Entre ellos, la estructura salva distancias que una retícula densa de pilares ocuparía. El beneficio espacial tiene un precio: vigas, cabezales y uniones deben conducir hacia pocos puntos el peso acumulado de muchas unidades.
- En una célula suspendida, el tirante trabaja a tracción y eleva la carga hasta un cabezal. Desde allí, el peso baja por el núcleo hasta la cimentación.
- En una bandeja en voladizo, la célula apoya sobre una plataforma. El momento que genera el tramo saliente pasa al núcleo, que necesita arriostramiento.

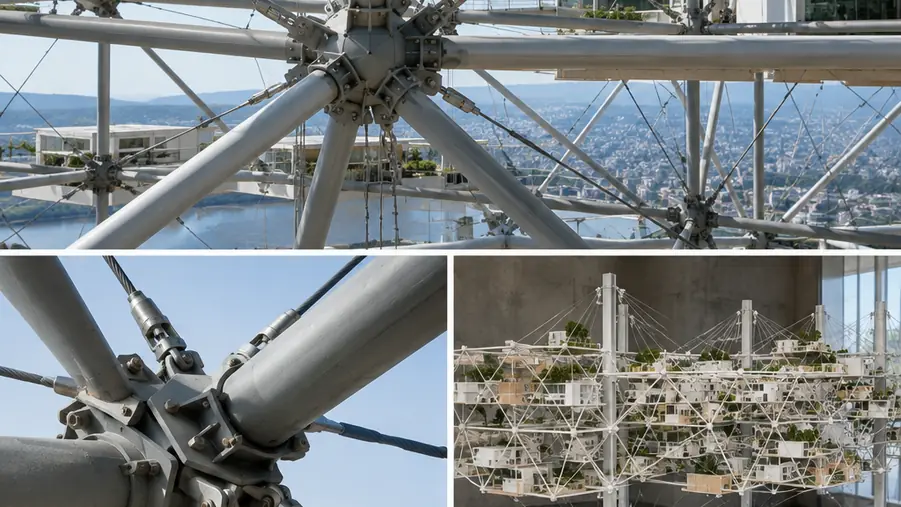

- En una celosía espacial, los nudos distribuyen las cargas por una trama tridimensional antes de entregarlas a los apoyos.
La Ville Spatiale de Yona Friedman lleva esta última lógica a escala urbana: su entramado continuo ofrece posiciones para insertar viviendas en distintos nudos. El canto de la celosía deja de corresponder a una viga aislada y adquiere la dimensión de una calle habitable.
El peso propio guía el dimensionamiento vertical, mientras que el viento puede exigir mayor rigidez lateral. Por eso, un dibujo que muestra viviendas alejadas de los apoyos plantea también una pregunta sobre deformaciones: cuánto se mueve el conjunto cuando la carga cambia de posición.
Ascensores y calles elevadas: la otra geometría resistente
¿A qué distancia puede situarse una vivienda de su ascensor? La respuesta afecta primero al recorrido peatonal, después a la extensión de cada plataforma y, por último, al ritmo de los apoyos. Una bandeja mayor permite espaciar los núcleos, pero alarga el trayecto cotidiano y exige más a la estructura que la sostiene.
El núcleo cumple dos funciones a la vez. Aloja ascensores y escaleras para conectar las cotas habitables; también puede arriostrar el edificio frente a acciones horizontales. Separar su función circulatoria de su función resistente en el dibujo impediría comprender por qué ocupa un lugar concreto dentro de la planta.
La división del movimiento por niveles procede de una conversación más amplia del urbanismo moderno. Los planteamientos de Le Corbusier y el plan de Kenzo Tange para la bahía de Tokio de 1960 sitúan la circulación mecánica en cotas inferiores y reservan plataformas superiores al peatón. La calle elevada deja entonces de ser un pasillo añadido a las viviendas: participa en la organización de cargas, accesos y distancias.
También el mantenimiento necesita circular. En la Plug-in City, propuesta en 1964, la grúa prevista para instalar y extraer unidades forma parte de la infraestructura. Si una célula debe cruzar una calle elevada para salir, su trayectoria condiciona tanto el trazado como la junta que la fija al soporte.
La Biosfera Biomórfica incorpora una carga viva
En la Biosfera Biomórfica de Glen Howard Small, la vegetación entra en el cálculo estructural. Su propuesta dispone viviendas ligeras en una celosía abierta e integra sustrato, agua, plantas y vida animal en el entramado. El proyecto amplía así la cuestión que dominaba muchas imágenes de cápsulas intercambiables: además de alojar personas, la estructura debe sostener un medio vivo.
El agua retenida en el sustrato aumenta la carga de una zona plantada. Una vegetación madura añade peso y altera su distribución con el crecimiento. Estas condiciones favorecen la colocación de la masa verde cerca de los apoyos y aconsejan reservar los extremos de los voladizos para componentes más ligeros. La posición de un jardín elevado responde, por tanto, a una decisión resistente además de espacial.
Los dibujos, maquetas y esquemas de Small permiten estudiar esa intención dentro del ambiente experimental de Los Ángeles. La Biosfera Biomórfica no se construyó: sus imágenes muestran dónde debía alojarse la capa viva, aunque ninguna medición en obra confirma cómo habría respondido la celosía a esa carga. Leer el proyecto exige mantener juntas su ambición ecológica y esa frontera documental.
Habitat 67 y Nakagin: dos maneras de montar unidades
Las obras construidas permiten examinar operaciones que los manifiestos y dibujos dejan abiertas. Habitat 67, levantado en Montreal para la Expo de 1967, reunió 354 módulos prefabricados de hormigón. Su desplazamiento produjo terrazas sobre las cubiertas de las unidades vecinas y obligó a resolver apoyos entre piezas. Las 158 viviendas originales pasaron a 146 cuando se unieron algunas unidades.
La Torre Cápsula Nakagin, terminada en Tokio en 1972, siguió otra lógica. Dispuso 140 cápsulas prefabricadas alrededor de dos núcleos de hormigón. Sus uniones con pernos se concibieron para permitir que cada cápsula pudiera extraerse de forma individual. Aquí el núcleo permanente y la unidad sustituible quedaron definidos como partes diferentes del edificio.
La comparación importa por lo que cada obra llegó a montar. Habitat 67 demuestra que los módulos desplazados pueden formar viviendas y terrazas mediante apoyos calculados. Nakagin materializó una conexión pensada para el recambio. Ambos casos exigen precisión en tolerancias, encuentros y secuencia de montaje; la existencia de una junta desmontable, por sí sola, todavía no demuestra que alguien vaya a utilizarla.
La vida útil se decide antes de dibujar la junta
El recambio debe entrar en el primer esquema estructural. Si la estructura primaria ha de permanecer mientras cambian las células, el proyecto necesita reservar desde el comienzo una posición para la grúa, una trayectoria de extracción que respete las unidades vecinas y capacidad de carga para una pieza sucesora. Son decisiones que pueden verificarse en planos, mucho antes de escoger el detalle de un perno.
La secuencia de proyecto resulta concreta: se traza primero el recorrido de salida de la unidad; se comprueba después el espacio libre entre células y plataformas; finalmente, se dimensionan apoyo y conexión para el módulo que ocupará su lugar. Si ese recorrido queda bloqueado por una ampliación o por instalaciones posteriores, la vivienda seguirá siendo técnicamente desmontable en el detalle y difícil de retirar del edificio.
Nakagin vuelve visible la distancia entre previsión y uso. Su sistema nació con cápsulas reemplazables, pero ninguna se sustituyó durante la vida de la torre. Cuando el edificio se desmontó en 2022, las 140 cápsulas originales seguían fijadas a los núcleos instalados en 1972.
